Как устроены дюбель-бабочка и металлический зонтик

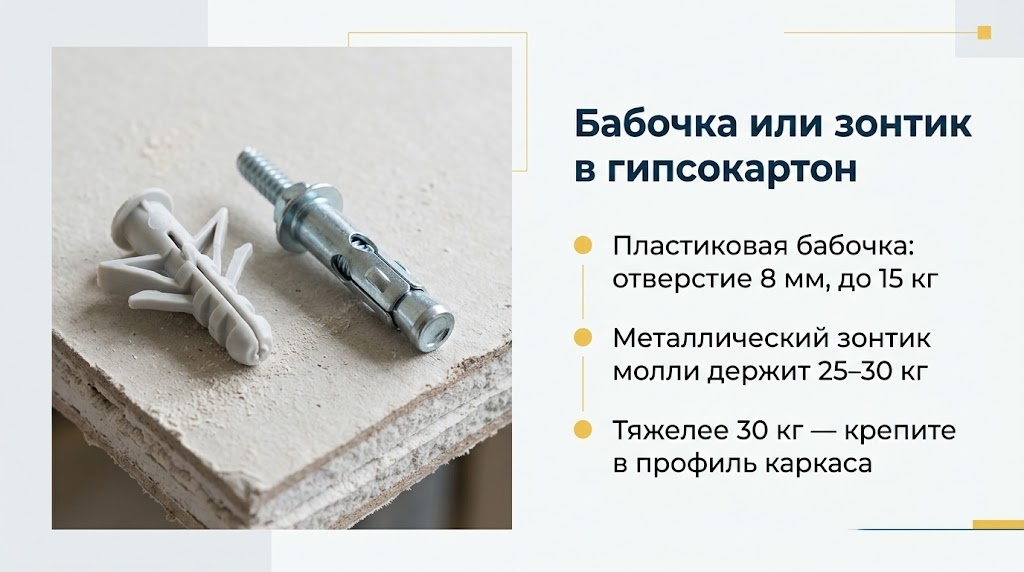

Пластиковый дюбель-бабочка — это гильза с двумя лепестками-крылышками по бокам. Лепестки сложены, пока дюбель входит в отверстие, а когда вы закручиваете шуруп, крылья расправляются за листом гипсокартона и упираются в его тыльную сторону. Нагрузка распределяется не на одну точку, а на площадь лепестков — поэтому бабочка не прорезает картонную обшивку листа, если отверстие просверлено точно под её диаметр. Делают такие дюбели обычно из полиамида — на упаковке его часто подписывают как «нейлон», это один и тот же материал.
Металлический дюбель-зонтик, его ещё называют молли — по старому американскому торговому названию Molly, которое запатентовали в 1930-х годах и с тех пор используют как общее название таких крепежей, — работает иначе. Это тонкостенная металлическая гильза — обычно оцинкованная сталь, — которая при закручивании шурупа складывается гармошкой и прижимается к внутренней поверхности листа с четырёх сторон. Площадь опоры у молли больше, чем у пластиковых крыльев, поэтому она держит больший вес на тот же лист. Ещё одно отличие: если шуруп выкрутить, гильза молли остаётся в стене и в неё можно закрутить шуруп заново, а у бабочки крылья после раскрытия обратно не складываются — если шуруп выпадет, дюбель обычно проваливается внутрь перегородки.
Есть и третий вариант — самонарезающий дюбель-шуруп для гипсокартона, в магазинах его зовут «дрива» или «сверчок». У него редкая крупная резьба, он вкручивается прямо в лист без предварительного сверления — это самый быстрый способ крепления, но сам дюбель тоньше и короче бабочки или молли, поэтому обычно его берут для некрупных вещей; точную нагрузку для конкретной модели смотрите на упаковке.
Сравнение по нагрузке, отверстию и цене
| Параметр | Дюбель-бабочка (пластик) | Дюбель-зонтик (металл, молли) |
|---|---|---|
| Нагрузка на отрыв | 15–25 кг на один дюбель | 15–30 кг на один дюбель |
| Диаметр отверстия | 8 мм под стандартный размер | 6–10 мм в зависимости от модели |
| Нужно ли сверлить | Да, строго под диаметр гильзы | Да, у большинства моделей; самые мелкие можно вкрутить без сверления |
| После выкручивания шурупа | Крылья не складываются назад, дюбель может провалиться в полость | Гильза остаётся в листе, шуруп можно закрутить заново |
| Цена за штуку | ориентировочно 10–25 ₽ | ориентировочно 20–50 ₽ |
Цифры в таблице — ориентир по паспортам распространённых моделей для листа толщиной 12,5 мм, это стандартная толщина по ГОСТ 6266-97. Точную нагрузку для конкретного дюбеля смотрите на упаковке: она зависит от размера гильзы и производителя.
Какой дюбель ставить в вашей ситуации
Для лёгкого декора — постеры, небольшие зеркала, настенные часы весом до 5 кг — пластиковой бабочки достаточно с запасом. Для квартиры с частыми перестановками это ещё и дешевле: упаковку из 10–20 штук можно купить в любом строительном магазине недорого.
Для дома, где на перегородке из гипсокартона висит полка с книгами, карниз для штор или телевизор до 20–25 кг, лучше ставить металлический зонтик. Он держит нагрузку за счёт увеличенной площади гильзы и лучше подходит, когда нагрузка действует постоянно и подолгу: у бабочки площадь опоры меньше, и под долгой статической нагрузкой картон легче продавливается.
Если вещь тяжелее 25–30 кг — подвесной шкаф, большой телевизор, бойлер, — ни один дюбель для гипсокартона не рассчитан на такой вес надёжно. Тут разумнее заранее знать, что находится за листом: металлический профиль каркаса или капитальная стена. Если за гипсокартоном кирпич или бетон, крепление лучше перенести туда — для таких стен подходит дюбель-гвоздь, а не дюбель для пустотелых перегородок. Про толщину и вид самого листа, который будете сверлить, можно почитать в статье про выбор гипсокартона — у влагостойкого и огнестойкого листа сердечник немного другой, но несущая способность дюбелей от этого не меняется.
Когда это правило не работает
Если лист двойной — два слоя по 12,5 мм, так часто зашивают перегородки с повышенными требованиями к шумоизоляции, — суммарная толщина около 25 мм даёт крыльям бабочки больше площади для упора, и реальная нагрузка на отрыв может быть выше паспортной цифры для одного слоя. Производители обычно не публикуют отдельные цифры для двойного листа, поэтому проверяйте запас прочности с осторожностью или сразу берите зонтик.
Для тонкого гипсокартона 6,5 мм, который используют для гнутых арок и коробов, дюбель-бабочка вообще не подходит: крыльям не хватает хода, чтобы раскрыться за листом, и при закручивании шурупа они продавливают картонную обшивку насквозь. В таких местах вешать можно только самое лёгкое — или искать под обшивкой металлический профиль каркаса и крепить саморезом прямо в него, это всегда надёжнее любого дюбеля.
Чек-лист перед покупкой
- Узнайте вес того, что вешаете, и толщину листа — один слой 12,5 мм или два.
- Посчитайте количество точек крепления: лучше взять на 1–2 дюбеля больше, чем по расчёту, не нагружая каждый до предельной цифры.
- Сверьте диаметр сверла с диаметром гильзы на упаковке, а не на глаз.
- Для сырых помещений — ванная, кухонный фартук у мойки — берите дюбель с антикоррозийным покрытием гильзы, не голую сталь.
- Если есть возможность, простучите стену и поищите металлический профиль каркаса под местом крепления: саморез в профиль надёжнее любого дюбеля.
