Сечение кабеля определяет номинал автомата
Автомат защищает не розетку и не технику, а кабель — от перегрева и возгорания при коротком замыкании или длительной перегрузке. Поэтому первым делом смотрят не на характеристики техники, а на сечение провода в линии.

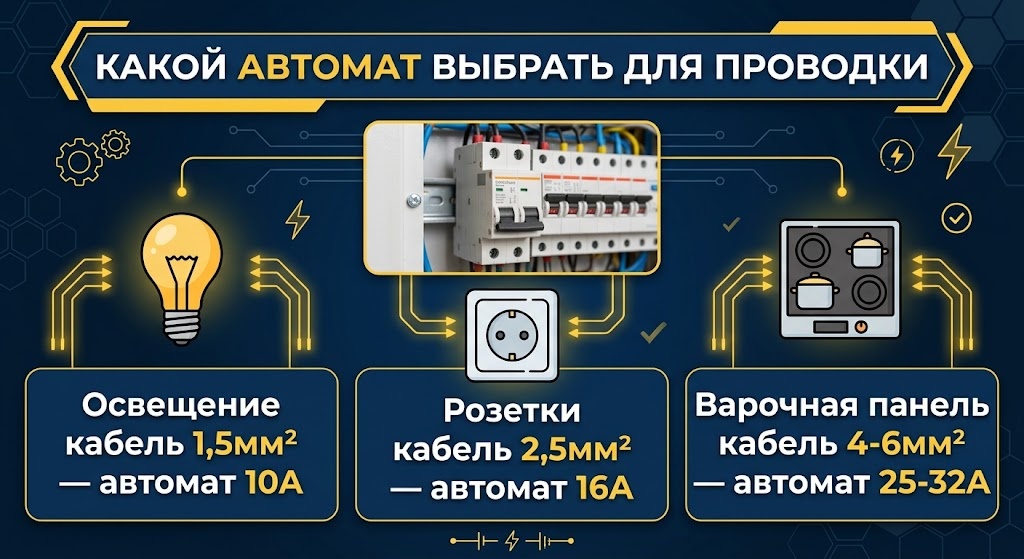

По таблице ПУЭ 1.3.4 и по общепринятой практике электромонтажников для медного кабеля в квартире держатся таких сочетаний: 1,5 мм² — автомат не выше 10 А, эта линия идёт на освещение. 2,5 мм² — автомат на 16 А, стандарт для розеточных групп. 4 мм² — автомат на 25 А, подойдёт для стиральной машины или посудомойки на отдельной линии. 6 мм² — автомат на 32 А, для духового шкафа, варочной панели или бойлера. Автомат с номиналом выше, чем позволяет кабель, не защищает провод — он успеет перегреться и оплавить изоляцию раньше, чем сработает защита.
Если проводка старая и в квартире алюминиевый кабель, у него допустимый ток ниже, чем у медного того же сечения. Точную цифру для конкретного кабеля смотрите в паспорте или таблице ПУЭ — на глаз здесь не считают.
Кривая срабатывания: B, C или D
На корпусе автомата рядом с номиналом стоит буква — она показывает, при какой кратности тока от номинала сработает мгновенный расцепитель, то есть защита от короткого замыкания, а не от перегрузки.
Автомат B срабатывает при 3–5-кратном превышении тока — это защита для чисто резистивной нагрузки, освещения без пусковых токов. C — при 5–10-кратном превышении, универсальный вариант для смешанной бытовой нагрузки: розетки, освещение с LED-драйверами, техника с моторами небольшой мощности. Для квартиры в девяти случаях из десяти ставят именно C. D — при 10–20-кратном превышении, эта кривая нужна для мощных двигателей с большим пусковым током: компрессоры холодильных установок, насосы, отдельные модели кондиционеров. В обычной квартирной группе D не нужен, разве что производитель конкретной техники прямо требует такую защиту в паспорте.
УЗО и дифавтомат защищают человека, а не кабель
Автомат не спасёт от удара током при пробое изоляции на корпус техники — он видит только перегрузку и короткое замыкание по фазе и нулю. От утечки тока на землю защищает УЗО, устройство защитного отключения, или дифавтомат, который совмещает в одном корпусе функции автомата и УЗО.
Для розеточных групп по жилым комнатам ставят УЗО на 30 мА — такой ток безопасен для человека при кратковременном контакте, это требование заложено в ПУЭ и ГОСТ Р 50571.3. Для ванной, кухни и других помещений с высокой влажностью норматив требует более чувствительную защиту, 10 мА, потому что мокрая кожа снижает сопротивление тела. Номинальный ток УЗО должен быть на ступень выше автомата в той же линии: например, автомат на 16 А ставят с УЗО на 25 А, иначе при перегрузке первым отключится УЗО, а не автомат.
Какой автомат на какую линию в квартире
Если у вас типовая линия освещения в комнате — берите автомат C10 на кабеле 1,5 мм². Для розеточной группы в жилой комнате — C16 на кабеле 2,5 мм² плюс УЗО 30 мА. Для кухни, где обычно объединяют несколько розеток под мелкую технику, — отдельная группа C16 или C20 в зависимости от суммарной мощности приборов, тоже с УЗО. Для стиральной машины, посудомойки, бойлера — отдельная линия на каждый прибор, C16 или C25 на кабеле от 2,5 до 4 мм², обязательно с УЗО или дифавтоматом, особенно если техника стоит в ванной. Для электроплиты или варочной панели мощностью 7–9 кВт — отдельная линия C32 на кабеле 6 мм², здесь сечение и номинал лучше пересчитать под конкретную модель по паспорту техники.
Вводной автомат на весь щиток подбирают по договору с управляющей компанией — там указана разрешённая мощность на квартиру, обычно от 25 до 63 А для однофазного ввода. Если планируете резервное питание на случай отключений, вводную группу и переключение на генератор считает электрик отдельно — общие принципы выбора описаны в гиде про выбор генератора для дома.
На чём нельзя экономить, а на чём можно
Соответствие номинала автомата сечению кабеля — это не про комфорт, а про то, загорится проводка или нет при перегрузке, экономить здесь нельзя. УЗО в ванной и на кухне — тоже не место для экономии: там человек стоит на мокром полу рядом с металлической сантехникой, и цена ошибки не сопоставима с ценой самого устройства. Количество линий тоже не тема для урезания бюджета: одна группа на всю квартиру с автоматом на 40 А формально «защищает» проводку, но при коротком замыкании в одной розетке обесточит весь дом, а перегрузка на кухне не будет видна отдельно от перегрузки в комнатах.
Можно сэкономить на бренде самого автомата, если это не безымянный noname без сертификата. Разница между ABB, Schneider Electric, IEK и EKF в бытовой квартирной группе — в основном в ресурсе переключений и качестве контактов, а не в базовой защите.
Частые ошибки
Автомат ставят по мощности прибора, а не по сечению кабеля — типичная ошибка, когда под мощную технику берут провод потоньше, а автомат помощнее, «чтобы не выбивало». Смешивают освещение и розетки в одной группе — если в розетке короткое замыкание, гаснет вся комната, включая свет, которым в этот момент, возможно, светят себе, чтобы разобраться в щитке. Ставят УЗО без автомата в той же линии, рассчитывая, что оно же защитит от перегрузки — УЗО реагирует на утечку тока, а не на превышение номинала, от перегрева кабеля оно не спасает. Берут один дифавтомат на несколько разнородных линий — при срабатывании непонятно, в какой комнате проблема, и обесточивается больше, чем нужно.
Что спросить у электрика
Попросите электрика показать расчёт сечения под каждую линию, а не подбор автоматов на глаз. Спросите, какая кривая срабатывания стоит в каждой группе и почему. Уточните, где стоит УЗО на 10 мА, а где на 30 мА, и совпадает ли это с влажными зонами по факту, а не по проекту. Спросите про номинал вводного автомата и совпадает ли он с разрешённой мощностью по документам на квартиру. Монтаж и подключение проводки и автоматов — работа электрика с допуском, самостоятельно менять автоматы в щитке под напряжением не стоит.
