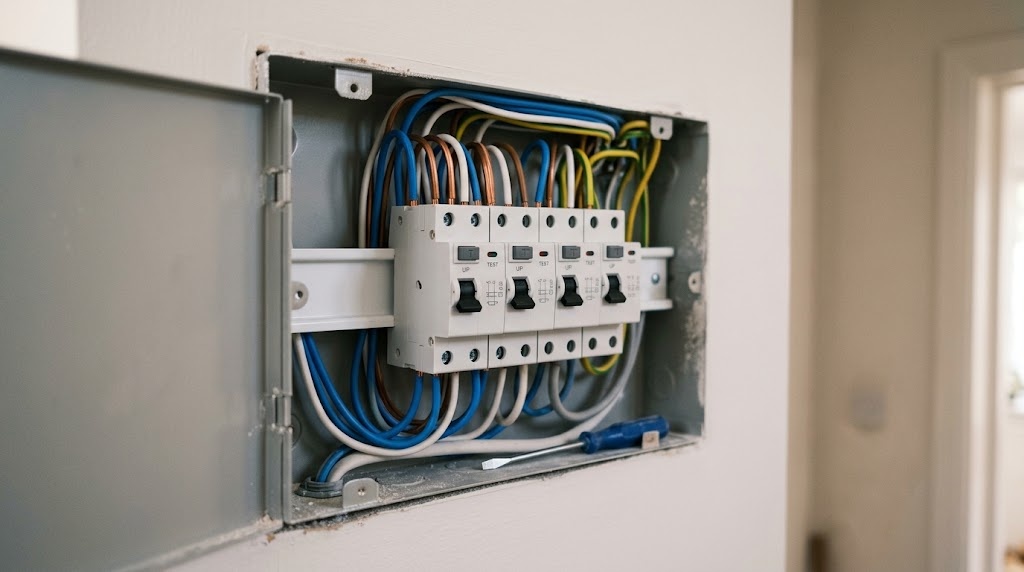

От чего зависит выбор дифавтомата
Дифавтомат объединяет в одном корпусе автоматический выключатель и УЗО. Он отключает линию и при коротком замыкании или перегрузке, и при утечке тока на землю. Промахнуться можно сразу в нескольких местах, и ошибка в любом из параметров либо снижает защиту человека, либо заставляет линию отключаться без видимой причины.

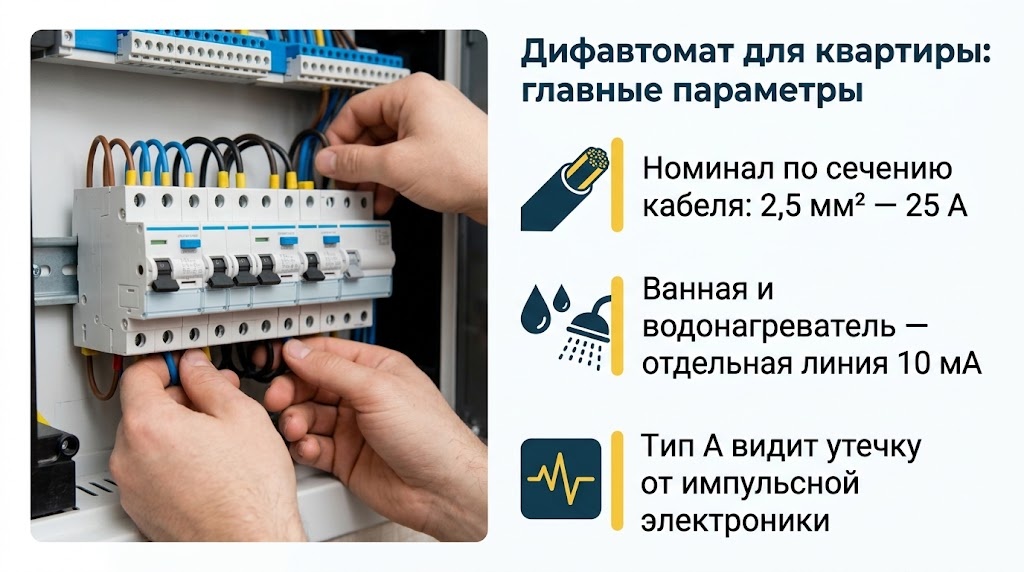

Номинальный ток подбирают не на глаз, а по сечению кабеля на линии — таблица есть в ПУЭ. На кабель 2,5 мм² медью обычно ставят группу на 25 А, на кабель 1,5 мм² — 16 А. Если поставить автомат на 32 А на кабель 1,5 мм², кабель может перегреться раньше, чем сработает защита от перегрузки. Подбор номинала и сечения подробно разобран в статье про автомат для проводки в квартире и про кабель для проводки.
Ток утечки, при котором срабатывает защитная часть, бывает 10 мА и 30 мА. 10 мА ставят на отдельную линию к одному прибору повышенного риска — водонагревателю, стиральной машине в санузле. 30 мА — стандартное значение для групповых линий освещения и розеток по ПУЭ и ГОСТ Р 51326.1. Поставить 10 мА на группу из десяти розеток — плохая идея: суммарная утечка от обычной бытовой техники будет выбивать линию без всякой неисправности.
Тип защиты от утечки — AC или A. Тип AC видит только синусоидальную утечку. Тип A дополнительно видит пульсирующую выпрямленную утечку, которая появляется от импульсных блоков питания, частотных приводов стиральных машин и светодиодных драйверов — это прописано в ГОСТ IEC 60755. На линиях с современной электроникой ставят тип A, иначе защита может не заметить реальную утечку.
Характеристика срабатывания — B, C или D — показывает, во сколько раз ток должен превысить номинал, чтобы отключила электромагнитная защита от короткого замыкания. По ГОСТ Р 50345 у характеристики B это 3–5-кратное превышение, у C — 5–10-кратное, у D — 10–20-кратное. Для освещения с лампами годится и B, и C. А для линий с компрессором холодильника, насосом или стиральной машиной нужна только C — у моторов большой пусковой ток, и автомат с характеристикой B будет отключаться при каждом запуске.
Отключающая способность (Icn) для квартиры — обычно 4,5 кА или 6 кА, этого хватает почти всегда по ГОСТ Р 50345. В старом доме с длинной линией от подстанции лучше свериться с УК или электриком, какой ток короткого замыкания реально ожидается на вводе.
Если у вас такая линия — берите такой дифавтомат
Ниже — типовые линии квартирного щита и параметры дифавтомата под каждую.
| Линия | Номинал | Утечка | Тип | Характеристика |
|---|---|---|---|---|
| Освещение комнат | 10–16 А | 30 мА | AC | B или C |
| Розетки жилых комнат | 16–25 А | 30 мА | A | C |
| Кухня с индукционной плитой и посудомойкой | 25–32 А (по паспорту техники) | 30 мА | A | C |
| Ванная, водонагреватель | 16 А | 10 мА | A | C |
| Отдельная линия на стиральную машину | 16 А | 10 мА | A | C |
Точный номинал для кухни и для стиральной машины смотрите в паспорте техники — там указана потребляемая мощность, из которой считается ток.
На чём нельзя экономить, а на чём можно
Нельзя экономить на типе защиты для линий с электроникой. Тип AC вместо A не увидит часть реальных утечек, и это не экономия, а снижение защиты человека. Нельзя экономить и на проверке совместимости номинала с сечением кабеля — несоответствие здесь не вопрос комфорта, а вопрос пожарной безопасности.
Можно экономить на бренде корпуса, если устройство сертифицировано и в паспорте указан ГОСТ Р 51327.1 или сертификат соответствия. Бюджетные серии крупных производителей — Legrand, Schneider Electric, ABB, IEK — отличаются от премиальных линеек того же бренда механическим ресурсом включений и качеством клемм, а не базовым принципом защиты.
Монтаж и подключение дифавтомата — задача электрика, и здесь экономить тоже не стоит. Перепутанные при подключении ноль и фаза делают защиту от утечки нерабочей, при этом автомат внешне продолжает щёлкать как обычный и ничем себя не выдаёт.
Частые ошибки при выборе дифавтомата
Берут один номинал для всех линий по аналогии с соседской квартирой, без сверки с сечением и материалом жил своего кабеля. В старых домах часто стоит алюминиевая проводка меньшего сечения, чем в современной типовой разводке, и номинал там нужен другой.
Ставят тип AC на линию со стиральной или посудомоечной машиной, чтобы сэкономить пару сотен рублей. В результате реальная утечка от электронного блока управления может не отключить линию вовремя.
Путают характеристики B и C и ставят B на линию с холодильником или насосом. Автомат начинает отключаться при каждом запуске компрессора, хотя ни с линией, ни с прибором на самом деле всё в порядке.
Ставят один общий дифавтомат на всю квартиру вместо раздельных групп по комнатам. При утечке в одном месте обесточивается всё жильё, и найти неисправный участок становится сложнее. Разные схемы защиты щита сравниваются в статье УЗО или дифавтомат: что выбрать для щита в квартире.
Что спросить у электрика перед покупкой и монтажом
- Какой номинал и характеристику он ставит на каждую линию и почему — должен назвать сечение кабеля и тип нагрузки на этой линии.
- Какой тип утечки, AC или A, выбран для линий со стиральной машиной, посудомойкой и другой электроникой.
- Проверил ли он фактическое сечение существующей проводки, если дом старый и паспорта на проводку нет.
- Есть ли на устройстве маркировка ГОСТ и сертификат соответствия.
- Проверит ли он работу кнопки «Тест» после монтажа, прежде чем сдать щиток.
