От чего зависит выбор

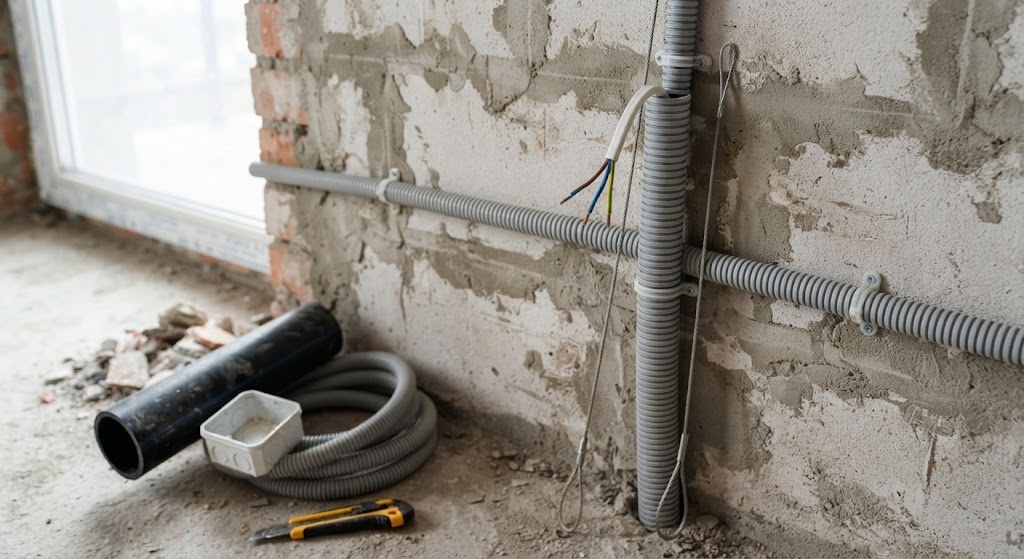

Гофра для кабеля — это защитная труба с рёбрами, в которую укладывают провод перед тем, как замуровать его в штукатурку, стяжку или грунт. Выбор зависит от пяти вещей: диаметра трубы, материала, огнестойкости, прочности на сжатие и наличия протяжки внутри.

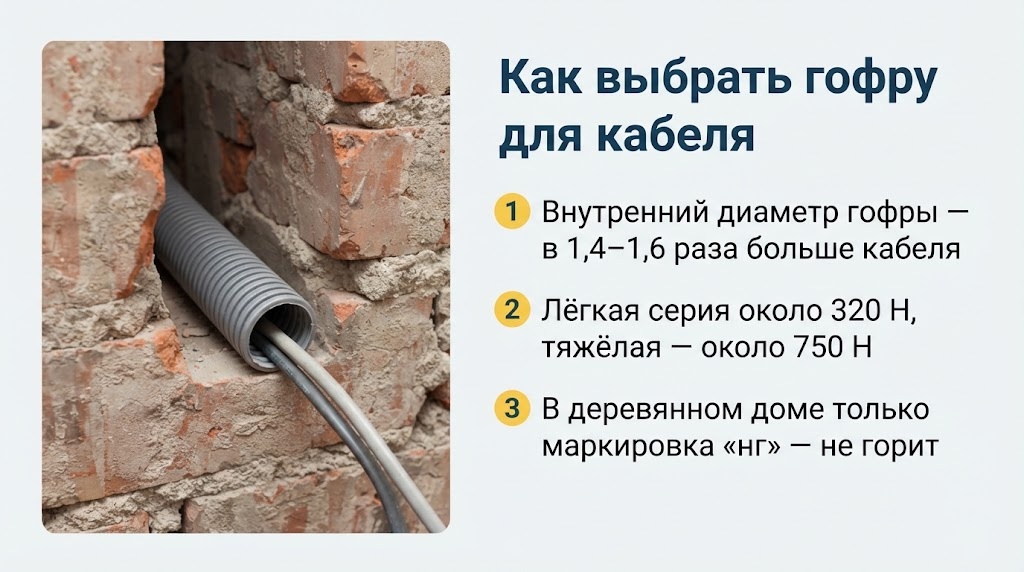

Диаметр трубы важен сам по себе. Труба должна быть шире кабеля с запасом, иначе его не затянуть внутрь, а при протяжке сотрётся изоляция. На практике берут запас по сечению: внутренний диаметр гофры превышает внешний диаметр кабеля примерно в 1,4–1,6 раза. Для одной линии ВВГнг 3×2,5 с внешним диаметром около 9–10 мм обычно хватает гофры на 16–20 мм. Для двух-трёх кабелей сразу берут 25 или 32 мм — точный диаметр под конкретный набор жил лучше посчитать с электриком. Сам выбор сечения кабеля — отдельная тема, о ней есть статья какой кабель выбрать для проводки в доме.
Материал делит трубы на два вида. ПВХ (поливинилхлорид) легче и дешевле, работает примерно до +60 °C, её берут для скрытой проводки в стенах и потолках под штукатурку в кирпичных и бетонных домах. ПНД (полиэтилен низкого давления) прочнее механически и не боится минусовых температур, поэтому её кладут в стяжку пола, в фундамент и в грунт — там на трубу давит бетон или земля, и слабая стенка просто сомнётся.
Огнестойкость проверяется по маркировке на самой трубе: там должна стоять буква «нг» — не поддерживает горение. Это обязательное условие для скрытой проводки в деревянных домах и везде, где рядом горючие конструкции — обычная гофра там плавится и капает горящими каплями при сильном нагреве кабеля. Сертификат на партию можно спросить у продавца при покупке.
Прочность на сжатие производители делят на лёгкую и тяжёлую серию, это обычно написано прямо на упаковке или на самой трубе цифрой в ньютонах — у лёгкой серии это около 320 Н, у тяжёлой — около 750 Н, но точные цифры нужно смотреть на этикетке конкретного бренда. Лёгкую берут для прокладки по стене под штукатурку, тяжёлую — туда, где труба попадёт под стяжку, бетон или просто под ногами на черновом полу до заливки.
Протяжка внутри трубы — это тонкий зонд, за который потом цепляют кабель и затягивают его в гофру. Часть труб продаётся с протяжкой, часть без неё. Без протяжки кабель приходится проталкивать руками или заводить отдельной стальной лентой, что на длинных участках заметно дольше.
Если у вас конкретная ситуация
- Квартира, скрытая проводка под штукатурку: берите ПВХ, лёгкую серию, с протяжкой, диаметр под конкретный кабель — обычно 16–20 мм для одной линии.
- Проводка в стяжке пола: нужна ПНД или усиленная ПВХ тяжёлой серии — бетон заливается слоем в несколько сантиметров и давит на трубу, пока не затвердеет.
- Деревянный дом: только труба с маркировкой «нг» и подтверждающим сертификатом от производителя. Здесь экономить на огнестойкости нельзя ни при каких условиях.
- Ввод кабеля в дом через фундамент или прокладка в земле: берите ПНД, часто такую трубу делают оранжевой — это обычный цвет для подземных коммуникаций, чтобы её было видно при будущих раскопках.
- Открытая проводка по стене на виду: тут чаще ставят не гофру, а кабель-канал с крышкой — он держит форму и выглядит аккуратнее. Про щиток, куда в итоге заходят все линии, есть статья какой щиток выбрать для квартиры.
На чём нельзя экономить, а на чём можно
Огнестойкость — то, где скупиться нельзя: если рядом дерево, утеплитель или другие горючие материалы, цена ошибки — пожар, а не сэкономленные тридцать рублей за метр трубы. Прочность трубы под стяжкой — тоже не место для экономии: если гофра продавится бетоном, кабель передавится вместе с ней, и после высыхания стяжки заменить его без вскрытия пола уже не получится.
Сэкономить можно на протяжке — стальную проволоку для затяжки кабеля несложно купить отдельно или взять подходящий провод, который уже есть под рукой. Можно сэкономить и на бренде, если гофра той же серии, того же диаметра и с тем же сертификатом: внутри это один и тот же профиль трубы, а разница в основном в толщине стенки и цене упаковки.
Типичные ошибки
Самая частая ошибка — берут трубу впритык по диаметру кабеля, без запаса. В магазине кажется, что так экономнее, а на монтаже кабель застревает, и его тянут силой, царапая изоляцию о рёбра гофры. Вторая ошибка — ставят обычную, не самозатухающую гофру в деревянном доме или рядом с утеплителем, потому что она дешевле и внешне ничем не отличается от версии «нг». Третья — укладывают лёгкую серию под стяжку: после заливки бетона труба оказывается смятой местами, и кабель внутри пережат на годы вперёд. И ещё одна частая ситуация — забывают про муфты и переходники там, где гофра заходит в распределительную коробку или щиток: без них в стык может попасть пыль или вода при протечке сверху.
Что спросить у электрика или продавца
- Какой диаметр гофры нужен под мой кабель с учётом запаса на протяжку?
- Это ПВХ или ПНД, для какой температуры и среды рассчитан этот артикул?
- Есть сертификат на негорючесть «нг» для этой партии, если труба идёт в деревянный дом?
- Какая серия по прочности на сжатие — лёгкая или тяжёлая — и куда её можно класть?
- Нужны ли отдельно муфты и фитинги для соединения с коробкой или щитом?
Монтаж и подключение кабеля в гофре — работа электрика, особенно если линия заходит в щиток или идёт через стяжку с тёплым полом. Выбрать трубу и материал можно самостоятельно, а вот итоговую схему прокладки и расчёт сечения жил лучше доверить специалисту, который свяжет это с остальной проводкой в доме.
