От чего зависит выбор щитка

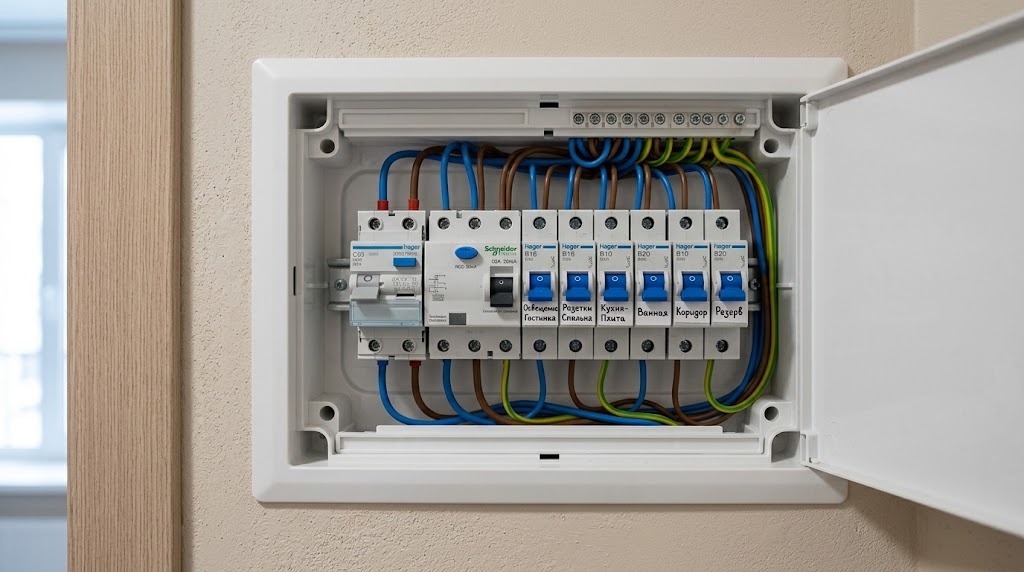

Щиток — это корпус с DIN-рейками, куда электрик ставит вводной автомат, УЗО или дифавтоматы и групповые автоматы на каждую линию: свет, розетки, плиту, бойлер. Размер щитка считают в модулях — один модуль равен ширине обычного однополюсного автомата, 17,5 мм. В стандартном ряду обычно 12 модулей, и щитки продают на 1, 2, 3 или 4 ряда — то есть на 12, 24, 36 или 48 модулей.

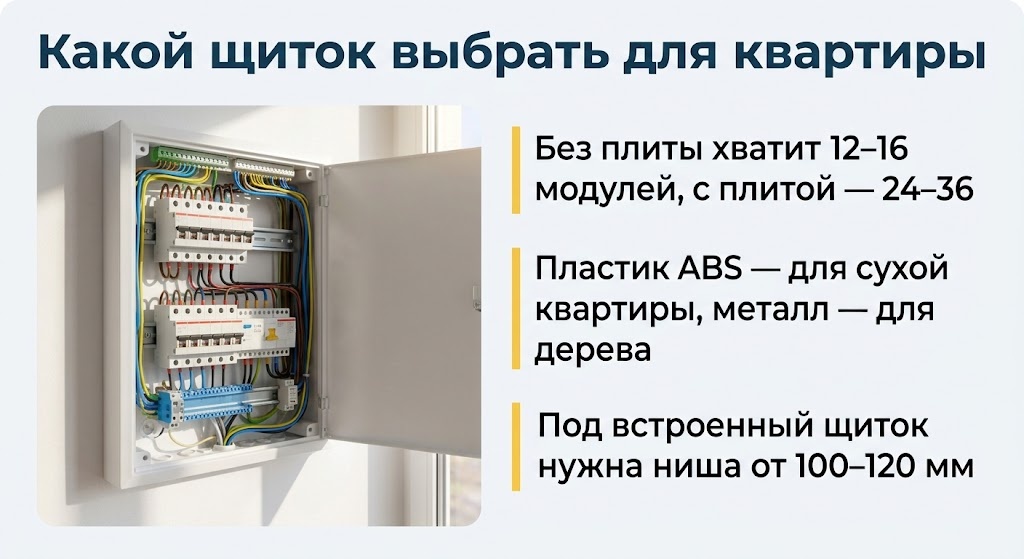

Первое, что считают — число групп. В квартире-студии без электроплиты обычно хватает 8–10 групп: свет в комнатах, розетки по комнатам, отдельная линия на кухню, отдельная на ванную с УЗО. С вводным автоматом и общим УЗО получается 10–14 модулей, щиток берут на 12–16 с небольшим запасом.
Если в квартире электроплита или варочная панель, добавляется отдельная мощная линия — по паспорту плиты автомат на неё обычно 32–40 А, а сечение кабеля под него электрик считает по ПУЭ отдельно. Плюс часто нужна отдельная линия на бойлер или тёплый пол. Групп становится 15–20, и щиток нужен уже на 24–36 модулей.
Третий параметр — материал корпуса. Пластик с самозатухающим ABS (маркировка UL94, класс V-0 или V-2) — стандарт для сухих жилых помещений: прихожей, гостиной, кладовки. Металл ставят, когда автоматов много и корпус греется сильнее, или в деревянном доме, где по требованиям пожарной безопасности металлический корпус предпочтительнее пластика.
Четвёртый — степень защиты корпуса, IP по ГОСТ 14254. Для сухой квартиры хватает IP30–IP31. Если щиток попадает в неотапливаемый коридор, гараж или на улицу, нужен IP54 и выше — с уплотнёнными кабельными вводами и плотной дверцей.
Пятый параметр — тип установки: встроенный, в нишу в стене, или навесной, на поверхность стены. Встроенный экономит место и выглядит аккуратно, но требует нишу глубиной от 100–120 мм под пластиковый щиток и от 120–140 мм под металлический — точную цифру дают на щитке в паспорте. Навесной проще смонтировать при ремонте без штробления стен, особенно если стена несущая или уже отделана.
Типовые ситуации: что брать
| Ситуация | Модули (ориентир) | Ввод |
|---|---|---|
| Студия или однушка без электроплиты, до 40 м² | 12–16 | однофазный, автомат 25–32 А |
| 1–2 комнаты с электроплитой | 24 | однофазный, автомат 40 А |
| 3 и более комнат, плита + бойлер + тёплый пол | 36 | однофазный 40–50 А или трёхфазный |
| Большая квартира или дом, много мощных потребителей одновременно | 48 и больше | трёхфазный |
Точный номинал вводного автомата и вид ввода — однофазный или трёхфазный — считает электрик по проекту, с учётом того, что уже стоит на этаже и что разрешает УК. Цифры в таблице — ориентир для разговора с продавцом и монтажником, не готовое решение.
Если заодно меняете проводку, сначала посмотрите, какой кабель выбрать для проводки в квартире — от сечения жил зависит, сколько групп войдёт в щиток и какой номинал автоматов на них ставить.
На чём нельзя экономить, а на чём можно
Нельзя экономить на DIN-рейке и клеммниках внутри щитка. Дешёвая рейка гнётся, автоматы со временем начинают шататься, контакт в клеммах слабеет и греется. Нельзя экономить и на количестве модулей: щиток впритык, без запаса, означает, что через пару лет для новой линии — например, под кондиционер или зарядку электровелосипеда — придётся менять весь щиток, а не докупить один автомат.
Можно экономить на бренде самого корпуса — IEK, DEKraft и подобные марки делают корпуса, которых достаточно для жилой квартиры. А вот на автоматах и УЗО внутри экономить не стоит — про то, что ставить, УЗО или дифавтомат, есть отдельный разбор: УЗО или дифавтомат — что выбрать для щита в квартире. Можно экономить на декоративной дверце щитка — матовая пластиковая дверца без металлической рамки работает так же, разница только во внешнем виде.
Типичные ошибки
Берут щиток точно под текущее число автоматов, без резерва — а по факту почти всегда добавляется хотя бы одна линия за годы жизни в квартире: кондиционер, электрический полотенцесушитель, зарядка для машины в паркинге. Запас 20–30% модулей от расчётного числа избавляет от переделки щитка позже.
Ставят пластиковый щиток класса IP30 в неотапливаемый коридор или на балкон, где зимой конденсат. Со временем влага попадает внутрь корпуса, и контакты автоматов окисляются.
Пытаются сами разместить и подключить щиток, сэкономив на вызове электрика. Монтаж и подключение щитка — фазировка, порядок групп, затяжка клемм по моменту — только работа электрика: ошибка в щите на вводе способна обесточить всю квартиру или, хуже, привести к нагреву в силовом узле.
Берут щиток без запаса места под УЗО или дифавтоматы. Они шире обычного автомата — УЗО и дифавтомат на 1 полюс+N обычно занимают 2 модуля, и если в ряду не осталось места, для новой защитной линии просто нет физического места.
Чек-лист вопросов электрику или продавцу
- Сколько групп потребителей планируется по проекту и сколько модулей заложено с запасом
- Какой номинал вводного автомата и какой ввод — однофазный или трёхфазный, с учётом мощности плиты и бойлера
- Какой класс IP нужен для места установки щитка — сухая квартира или коридор, гараж
- Какая глубина ниши нужна под встроенный щиток именно этой модели
- Заложено ли место под УЗО или дифавтоматы на каждую влажную зону — ванную, кухню
Хороший щиток редко решает всё сам — какой автомат выбрать для проводки в квартире и какой кабель под него подойдёт, важно свести в одном проекте у электрика, а не подбирать по отдельности.
