Как устроены УЗО и дифавтомат
УЗО следит только за утечкой тока: внутри дифференциальный трансформатор сравнивает ток на входе и выходе линии, и если разница превышает уставку — чаще всего 30 мА — устройство отключается за доли секунды. От короткого замыкания и перегрузки кабеля УЗО не защищает вообще: теплового и электромагнитного расцепителя внутри у него нет. Поэтому УЗО всегда работает в паре с обычным автоматом — автомат берёт на себя КЗ и перегрузку кабеля, а сечение под этот автомат считают отдельно, этому посвящена статья про выбор кабеля для проводки.
Дифавтомат — это тот же дифференциальный узел плюс полноценный автоматический выключатель в одном корпусе. Внутри два независимых механизма: тепловой расцепитель реагирует на перегрузку, электромагнитный — на короткое замыкание, а отдельная катушка следит за утечкой. По сути это УЗО и автомат, собранные в один модуль шириной чаще всего 36 мм — то есть занимающий место двух обычных автоматов вместо трёх-четырёх.

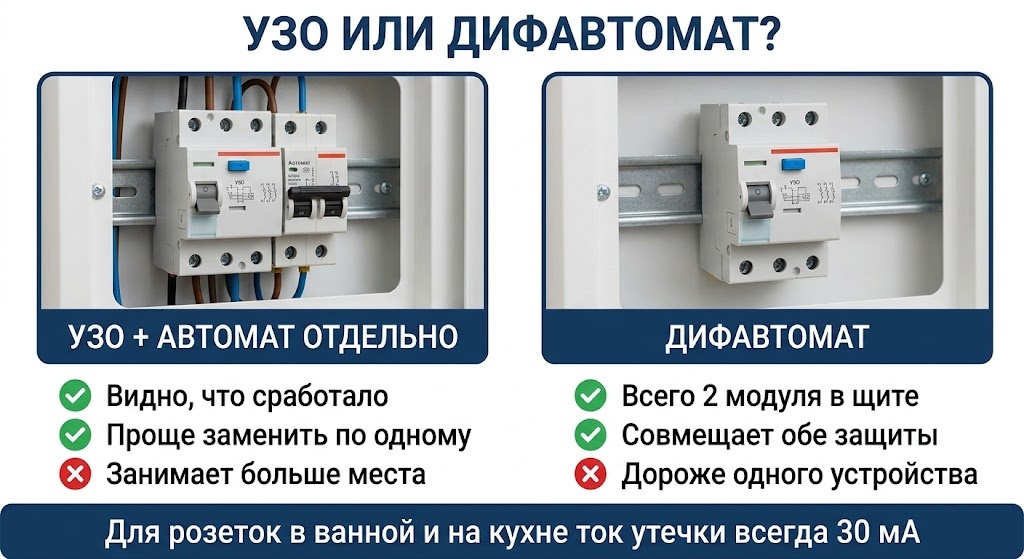

Сравнение по параметрам
| Параметр | УЗО + автомат раздельно | Дифавтомат |
|---|---|---|
| Защита от КЗ и перегрузки кабеля | Только за счёт отдельного автомата | Встроена в тот же корпус |
| Защита от утечки тока | Отдельным блоком, обычно 30 мА | В том же корпусе, обычно 30 мА |
| Место в щите на одну группу | 3–4 модуля (УЗО 2 модуля плюс автомат 1–2 модуля) | 2 модуля, реже 3 |
| Диагностика причины срабатывания | Видно сразу: выбило автомат — КЗ или перегрузка, выбило УЗО — утечка | Нужен тестер линии или флажок-индикатор, который есть не у каждой модели |
| Замена при отказе одной функции | Меняете только неисправный аппарат | Меняете весь дифавтомат целиком |
| Цена на одну группу по прайсам магазинов | Обычно ниже суммарно | Обычно на 20–40% дороже связки того же класса |
Номинал автомата в связке и характеристика отключения B или C подбираются под конкретный кабель и нагрузку, коротко об этом — в статье про выбор автомата для проводки. У дифавтомата номинал и характеристика указаны на той же табличке, что и класс защиты по утечке, и менять их по отдельности нельзя — только весь аппарат целиком.
Что ставить в разных ситуациях
В квартире с новым щитом на 24–36 модулей раздельная связка почти всегда удобнее: если что-то выбивает по ночам, сразу видно, автомат это или УЗО, и вызывать электрика приходится реже. В старой квартире, где щит тесный и на 8–12 модулей нужно уместить восемь групп, дифавтомат почти безальтернативен — иначе половина групп просто не влезет в короб. В доме с большим щитом на вводе обычно стоит противопожарное устройство с уставкой 100–300 мА — оно защищает от возгорания при утечке по всей линии и не заменяет групповые 30 мА, а дополняет их. Для розеток в ванной, на кухне и на улице ток утечки 30 мА обязателен независимо от того, раздельная это связка или дифавтомат — это требование ПУЭ 7.1.79, а не вопрос вкуса.
По отзывам владельцев, разница в надёжности между качественными брендами УЗО и дифавтоматов не критична — чаще жалуются на дешёвые безымянные модели без узнаваемого производителя, а не на сам тип устройства.
Когда правило про экономию места не работает
Если проводка старая и свет отключается регулярно, раздельная связка выгоднее даже при тесном щите: за пару лет разница в удобстве диагностики окупает более плотную компоновку с дополнительным рядом модулей. Если вы планируете со временем менять номинал автомата под новую технику — например, ставите варочную панель вместо электроплиты — с раздельной связкой меняется только автомат, а УЗО остаётся на месте. Групповое УЗО на несколько линий сразу экономит и деньги, и модули, но не годится для щита, где в одной группе смешаны холодильник и обычные розетки: при утечке в удлинителе вырубится и холодильник.
Чек-лист выбора
- Посчитайте свободное место в щите по числу модулей, а не на глаз.
- Сверьте номинал и характеристику отключения (B или C) по паспорту устройства с сечением кабеля и нагрузкой линии.
- Для групп у воды и на улице — ток утечки 30 мА, для вводного противопожарного устройства — 100–300 мА.
- Решите заранее, важнее ли вам итоговая цена комплекта или скорость диагностики при срабатывании — от этого и зависит выбор.
- Монтаж и подключение доверяйте только электрику: перепутанные фаза и ноль на дифавтомате блокируют его защиту по утечке без каких-либо внешних признаков.
