Три параметра, которые решают, а не название серии
Серия EKF — это маркетинговое название линейки, а не технический параметр. Для квартирных щитов у EKF есть две основные линейки модульного оборудования: Basic (бюджетная, автоматы на базе ВА47-29) и PROxima (линейка с автоматами ВА47-63, рассчитанными на более жёсткие условия сети). Разница между ними — это разница в трёх цифрах на корпусе самого автомата, а не в названии коробки.
Первая цифра — номинальный ток: 6, 10, 16, 20, 25, 32, 40, 50 или 63 А. Его выбирают не на глаз, а по сечению кабеля конкретной группы — таблицы соответствия сечения и допустимого тока даны в ПУЭ. Если нужен именно этот расчёт, в статье какой автомат выбрать для проводки в квартире разобраны конкретные номиналы под сечения 1,5, 2,5 и 4 мм².
Вторая — буква характеристики срабатывания: B, C или D. Она показывает, во сколько раз ток короткого замыкания должен превысить номинал, чтобы автомат мгновенно отключился. У характеристики B это 3-5 номиналов, у C — 5-10, у D — 10-20 (диапазоны по ГОСТ Р 50345-2010, точные пороги конкретной модели — в паспорте). Для обычной розеточной группы берут C, для группы с насосом или компрессором с большим пусковым током — D, иначе автомат будет ложно отключаться при каждом запуске мотора.
Третья — коммутационная способность в кА: 4,5, 6 или 10. Это максимальный ток короткого замыкания, который автомат способен разорвать без разрушения контактов. У линейки Basic это обычно 4,5 кА, у PROxima — 6 кА. Точную цифру для вашего щита считает электрик по параметрам питающей сети, но ориентировочно: чем ближе квартира к трансформаторной подстанции и чем толще вводной кабель дома, тем выше может быть ток КЗ и тем больше запас по кА нужен на вводе.
Если у вас обычная квартира на 3-5 групп

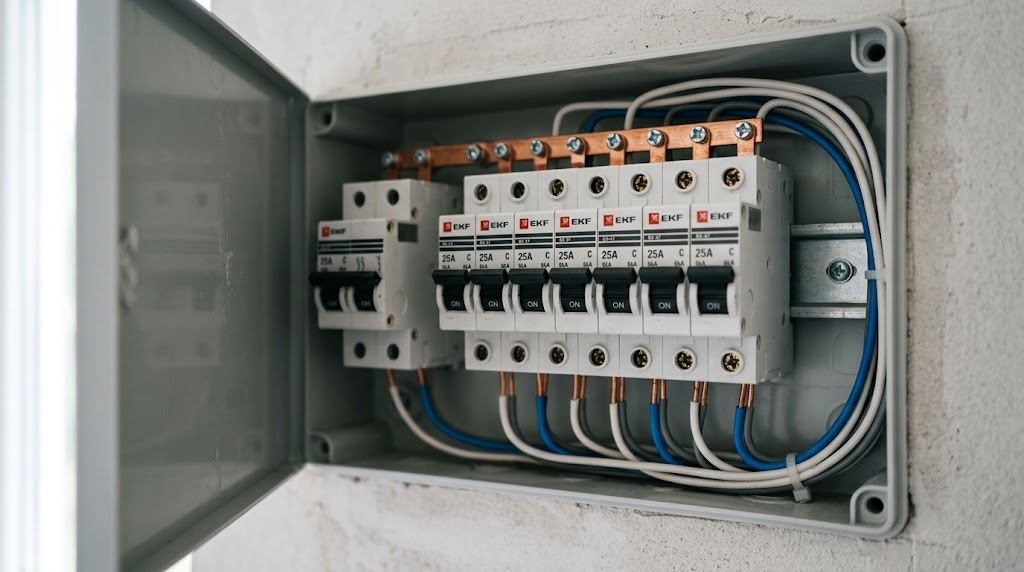

Для стандартной разводки — свет, розетки, санузел, кухня без мощной плиты — хватает линейки Basic с автоматами ВА47-29. Коммутационная способность 4,5 кА перекрывает типовые токи КЗ в квартирной сети при исправной проводке и щитке, а характеристика C не даёт ложных срабатываний от обычной бытовой нагрузки. Экономить тут можно смело: более дорогая линейка не добавит защиты, если номинал и буква характеристики подобраны правильно.
Отдельная группа на электроплиту или духовой шкаф — вопрос не серии, а номинала и сечения кабеля под конкретную мощность прибора. Этот расчёт стоит сверить с электриком или в паспорте плиты, где указан максимальный ток потребления.
Если автомат стоит на вводе или защищает мощную группу
Вводной автомат — тот, что стоит первым после счётчика и держит на себе всю нагрузку квартиры или дома — работает в тяжёлых условиях: при аварии именно через него может пройти максимальный ток короткого замыкания всей линии. Здесь разумно взять PROxima с ВА47-63 и запасом по кА до 6, особенно если дом старый, щиток стоит близко к вводному распределительному устройству, или электрик по расчёту сети указал высокий ожидаемый ток КЗ.
То же касается групп с насосами, компрессорами или станками в гараже — там кроме более высокой коммутационной способности часто нужна характеристика D, чтобы пусковой ток двигателя не выбивал автомат при каждом включении.
Сколько модулей и какой щиток понадобится под такой набор автоматов, разобрано в статье какой щиток выбрать для квартиры.
Что нельзя удешевлять и где можно сэкономить
Нельзя занижать номинал относительно сечения кабеля и расчётной нагрузки группы — это нарушение ПУЭ, и при перегрузке кабель будет греться быстрее, чем сработает слишком «толстый» автомат. Нельзя экономить и на коммутационной способности вводного автомата: если реальный ток КЗ в сети выше паспортных 4,5 кА, при аварии контакты автомата может разрушить сам процесс отключения, и защита не сработает так, как должна.
Можно спокойно экономить на внешних опциях — индикаторе срабатывания фазы, расширенной гарантии, упаковке. На защите групп освещения и обычных розеток, где нагрузка стабильна и ток КЗ в норме, разница между Basic и PROxima на практике не чувствуется.
Отдельный вопрос — нужно ли ставить рядом с автоматом ещё УЗО или дифавтомат; у них разные задачи, и когда что нужно, показано в статье УЗО или дифавтомат: что выбрать для щита в квартире.
Частые ошибки при выборе
Берут автомат по цене и внешнему виду, не посмотрев на кА и букву характеристики на корпусе — а эти два параметра решают, сработает ли защита при реальной аварии. Ставят на все группы один и тот же номинал «для надёжности», без привязки к сечению кабеля каждой линии — на тонком кабеле защиты от перегрева может не хватить, а на толстом автомат окажется лишним ограничением. Путают характеристику B и C: B рассчитана на очень чувствительную электронику, бытовую сеть почти не защищает от ложных срабатываний при включении обычных приборов, из-за чего такой автомат часто «выбивает» без видимой причины.
Что спросить у электрика или продавца
- Какой номинал и характеристика нужны для сечения кабеля конкретной группы по проекту.
- Какая коммутационная способность в кА нужна на вводе, с учётом расчёта тока КЗ для этого дома.
- Подходит ли ширина автомата (количество модулей) под свободное место в щитке.
- Есть ли сертификат соответствия и какой гарантийный срок у конкретной серии.
Монтаж и подключение автомата в щите — работа электрика, а не самостоятельная задача: неправильное соединение жил в клеммах само по себе может стать причиной нагрева независимо от того, какую серию вы выбрали.
