От чего зависит выбор серии IEK
Серию автомата подбирают не по названию, а по четырём параметрам: номинальный ток, отключающая способность, характеристика срабатывания и число полюсов. Номинальный ток (In) всегда привязан к сечению кабеля на линии — для группы розеток медным кабелем 2,5 мм² обычно ставят автомат 16 А, для освещения кабелем 1,5 мм² — 10 А. Точные пары сечение-автомат смотрите в статье про выбор автомата по номиналу и сечению — там таблица по ПУЭ, не берите соответствие на глаз.
Отключающая способность (Icn, в кА) — это ток короткого замыкания, который автомат способен разорвать без разрушения контактов. У бытовой серии IEK ВА47-29 она до 4,5 кА по паспорту серии, у ВА47-100 — до 10 кА. По ГОСТ IEC 60898-1 эта цифра обязательно нанесена на корпусе автомата в кружке возле номинала тока — если на корпусе её не видно, спрашивайте паспорт у продавца.
Характеристика срабатывания (буква B, C или D рядом с номиналом) определяет, при каком превышении тока автомат отключится мгновенно. В бытовых сериях IEK по умолчанию стоит С — она терпит пусковой ток холодильника и стиральной машины без случайных отключений. D ставят только там, где на линии есть двигатель с тяжёлым пуском — насос, компрессор, станок в мастерской.
Число полюсов зависит от места установки: один полюс (1P) — на обычную группу розеток или света, два полюса (2P) — на ввод в квартиру с однофазным питанием, чтобы при срабатывании разрывались и фаза, и ноль, три полюса (3P) — на ввод в частный дом с трёхфазным питанием.
Если у вас обычная квартира

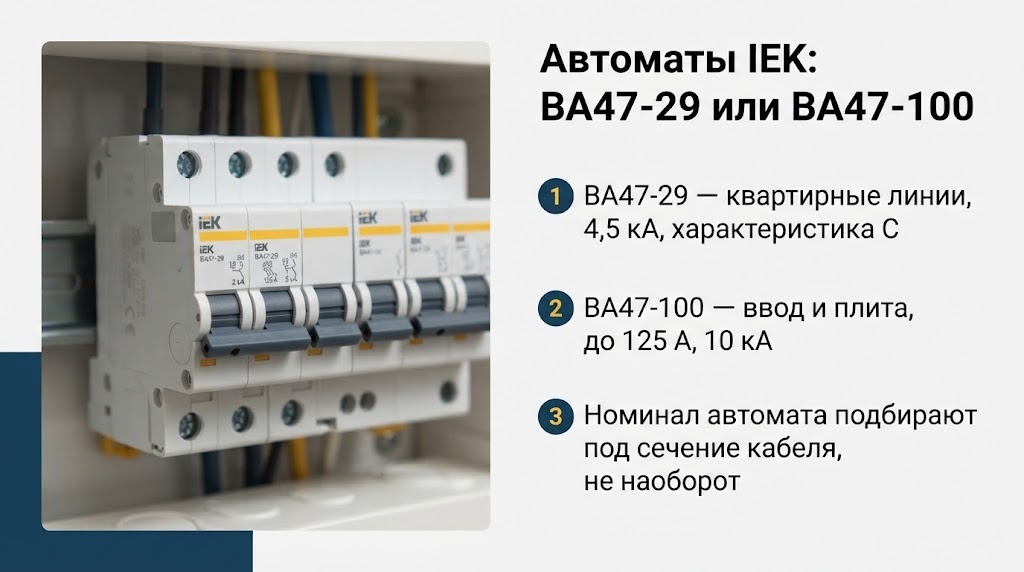

Для групповых линий — свет, розетки, стиральная машина отдельной линией — берите ВА47-29 нужного номинала под сечение кабеля, характеристика С. Это основная бытовая серия у IEK, её ставят в большинстве квартирных щитков, и отключающей способности 4,5 кА достаточно для типового тока короткого замыкания в многоквартирном доме.
На ввод в квартирный щиток, если суммарная нагрузка не превышает 40–50 А, той же серии обычно хватает, но двухполюсным, а не однополюсным. Сколько модулей заложить в щиток с запасом под эти автоматы, разобрано в статье про выбор щитка.
Если у вас частный дом или мастерская
Для линии на электроплиту, бойлер или сварочный аппарат, где номинал приближается к 32–40 А и выше, и особенно для вводного автомата всего дома — переходите на ВА47-100. У неё диапазон номиналов шире, до 125 А, и отключающая способность выше, до 10 кА, с запасом под более высокий ток короткого замыкания рядом с трансформаторной подстанцией.
Если в доме есть насос, компрессор или станок с тяжёлым электродвигателем, спросите у электрика про характеристику D вместо С на этой конкретной линии — характеристика подбирается по паспорту двигателя, а не по ощущению.
На чём нельзя экономить
Номинал автомата должен соответствовать сечению уже проложенного кабеля, а не наоборот — если взять автомат на больший ток, провод может перегреться раньше, чем автомат отключится, и это уже не про экономию, а про пожарную безопасность. Отключающая способность — тоже не место для компромисса: если реальный ток короткого замыкания превысит паспортное значение автомата, его контакты не погасят дугу, и он может выйти из строя сам, не защитив линию. Количество полюсов на вводе нельзя упрощать: однополюсный автомат на входе оставит ноль под напряжением при аварии на фазе.
Можно спокойно экономить на внешнем виде — цвете рукоятки, форме корпуса, бренде самого щитка под автоматами. Количество свободных модулей в щите на будущее стоит взять с небольшим запасом, но не переплачивать за щиток в два раза больше, чем нужно по факту групп.
Типичные ошибки при выборе автомата IEK
Чаще всего встречаются три ошибки. Первая — ставят один автомат большого номинала на несколько разных групп вместо разделения: при перегрузке одной розетки обесточивается вся квартира, а дальние участки кабеля меньшего сечения вообще не защищены по номиналу. Вторая — путают номинал тока автомата с мощностью нагрузки на глаз, без расчёта тока через мощность и напряжение. Третья — берут однополюсный автомат там, где нужен двухполюсный, обычно на вводе или на линии бойлера.
Реже, но тоже бывает: берут автомат старой серии с сорванной или нечитаемой маркировкой кА на корпусе и не могут потом подтвердить его параметры — такой автомат лучше заменить, а не гадать по виду.
Что спросить у электрика или продавца
- Какая характеристика срабатывания у этой серии — B, C или D — и подходит она под нагрузку на конкретной линии?
- Какая отключающая способность в кА у этой серии, хватает ли её с запасом для тока короткого замыкания на этом объекте?
- Соответствует ли номинал автомата сечению уже проложенного кабеля по действующим нормам?
- Сколько модулей в ширину займёт автомат в щитке с учётом остальных модулей?
- Нужен ли на этой линии дифавтомат вместо обычного автомата — подробнее об этом в статье про выбор дифавтомата, это особенно важно для ванной и кухни.
Выбор серии и номинала можно сделать самостоятельно по этим параметрам, а подключение в щитке, расчёт групп и соединение с вводным кабелем — всегда работа электрика с допуском.
